VAXstation 4000/VLC (Very Low Cost)
CPU: KA48 SoC (System-On-Chip)
VUPS: 5.5
GFX: LCG 1024x864 8bpp

Az első DEC szerzeményem, egy 1U magas VAX munkaállomás, amit még Cr0W jótét kezei közül szabadítottam ki anno régen egy sötét parkolóban. VMS 5.5 volt rajta (illetve még meg is van, archív célokra), de az összes mainstream OS-t huzamosabb ideig használtam rajta, persze már amelyik bírt futni (például az Ultrix sajnos nem). Az éppen akkortájt induló NetBSD-s LCG framebuffer drivert portolgattam OpenBSD-re, de azóta szerencsére egy hozzáértő megcsinálta rendesen :) A Linux/VAX projektbe is küldtem patchet, hogy támogatva legyen, bár a Linux egy szar. Nevezett free OS-ek egyébként elég szarul és bugosan futottak rajta, de ez persze nem is csoda. Jelenleg az igazán neki való OS fut rajta, OpenVMS 7.3.


ezen a képen is látható (meg a következő Alpha), néhány másik zúgóizé társaságában, költöztetésre várva.

DEC 3000 / 300 (Pelican)
CPU: EV4 21064
Speed: 150Mhz
GFX: 1280x1024 8bpp
Doing md2 for 3s on 16 size blocks: 7103 md2's in 2.35s (OSF/1) (80386DX/40: 967)
Doing sha512 for 3s on 16 size blocks: 32365 sha512's in 2.85s
Hmm, selejtezés keretén belül kaptam meg (egyébként tanszéki mailszerverként funkcionált Digital Unix 2.0-val), de később kiderült hogy semmi hibája nincs, leszámítva hogy bedugott UTP kábellel a "TEST MEM" utasítás hibákat talál, amik real life körülmények között nem jönnek elő. Volt már azóta földúton szállítva rozzant motoron. Egyébként ez az oldal is ezen a gépen volt korábban megtalálható, dacára annak hogy ez voltaképpen egy workstation. Van hozzá egy DEC StorageWorks BA353-AX is (jelenleg nincs használatban). OS-eket tekintve: OpenBSD boot közben lefagy, NetBSD-t azt hiszem ki sem próbáltam (mert minek), Linux nem támogatja, mert TurboChannel (hálisten).
OpenVMS-t csak mutatóba kapott egyszer (akkor még nem volt OpenVMS Alpha hobbyist program, így licenszem sem), Tru64 V5.x nem tetszett, ellenben Digital Unix V4.0B kifogástalanul fut rajta jelenleg is. Layer2 VPN szerver, bár ez a TurboChannel-es desktop architektúra nagyon kevés az SSL-hez, még tömörítés nélkül is. Természetesen licenszem is van hozzá (greetz to Artlace).
UPDATE [2009-08-27]: a mainboardon található SCSI kontroller úgy tűnik meghibásodott. Bánatomat nem enyhíti az Ebay-ről rendelt TurboChannel PMAZB-AA kontroller sem, lévén berakása után szegény Pelican a 0x10010000 állapotot adja vissza diagnosztikai ledjein, ami a bőbeszédű "MIPS emulator" hibát jelenti. (A TurboChannel kártyák MIPS kódot tartalmaznak, ezért minden nem-MIPS architektúra MIPS emulátort használ ezen kártyákhoz, csakúgy mint a PowerPC és PCI buszos Alpha gépek x86 emulátort.)

AlphaServer 1000 / 4 (Mikasa)
CPU: EV4 21064
Speed: 266 233 200Mhz
rsa512 103.8 sign/s 1135.4 verify/s
rsa512 76.9 sign/s 819.4 verify/s
Doing md2 for 3s on 16 size blocks: 13744 10761 md2's in 2.97s (FreeBSD 6.2)
Sajnos a Digital Unix 4.0, 5.x, mind elpánikol boot közben egy eddig ki nem debuggolt ok miatt, ezért FreeBSD fut rajta, egyébként igen jól. A CPU kártyán meghibásodott a B-cache, majd az Ebay-ről rendelt replacement kártyán is ugyanez történt. Ez a modell pedig így egyáltalán nem bootol.

UPDATE [2012-05-22]: szereztem egy 200Mhz-es CPU board-ot (és a hozzátartozó, ismeretlen okból nem működő AlphaServer 1000/4-et).

MicroVAX 3100 / 98 (Cheetah++, KA59)
VUPS: 38.0
Memory: 256Mb (16x16Mb)
rsa 512 bits 10.2 sign/s 114.9 verify/s
Doing md2 for 3s on 16 size blocks: 4339 md2's in 3.01s (OpenBSD 3.9)
A bécsi önkormányzattól származott el ez, egyébként az egyik leggyorsabb uniprocesszoros VAX. Mivel az ősrégi Plextor CD-RW drive semmilyen blokkméret beállítására sem volt hajlandóműködni VMS alatt, így egy harddiskről kellett indítanom az image-t, ezután pár perc múlva el is készült az install. A másik módosítás amit eszközöltem, hogy az egyik SCSI buszt 50 pinesről 68 pinesre cseréltem, mert ehhez volt fölösleges ÉS csendes hdd-m. Ezen a gépen portoltam VMS-re az SSL-t használó nonfree crypto applikációnkat.

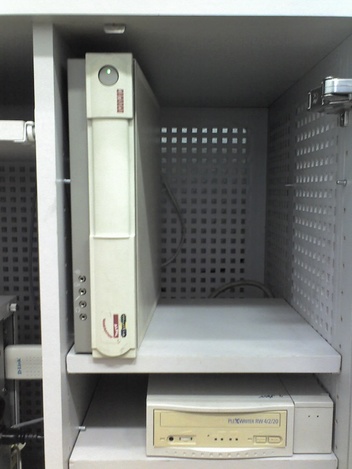

Digital Multia
CPU: LCA4S (EV4) 21066
Speed: 166Mhz
GFX: DEC 21030 TGA 1024x768 @ 8bpp (2014-07: ZLXp memory error...)
OS: *BSD, Digital Unix (does not work: Windows 2000)
Doing md2 for 3s on 16 size blocks: 8943 md2's in 2.97s
Doing sha512 for 3s on 16 size blocks: 33781 sha512's in 2.98s
Azt hittem a DEC 3000-nél nincs lassabb Alpha, de a Multia tesztelése során kiderült, hogy tévedtem. A gépet egyébként Lay-tól kaptam, thanx neki. Bekapcsolás után egy OpenBSD indult el rajta, de egy gyors OpenSSL speed teszt után sikítva reseteltem (háromszor lassabb volt mint a DEC 3000 OSF/1 alatt). A következő vidám egy óra azzal telt, hogy a Multia összes híres bugja sorban bejelentkezett (lemerült elem, emiatt nem induló - ám véletlen defaultként beállított - ARC konzol, párezer machine check exception boot-nál, eltűnő SCSI busz), de miután a Digital Unix felkerült rá, heveny ütlegeléssel előállítottam egy működőképes állapotot, összeraktam (nyilván nem zártam teljesen a házat, francnak se hiányzik egy túlmelegedett Alpha) és beállítottam a VAX 4000 mellé. SSL-ben nem igazán mutatkozik jelentős különbség, ám real life SSL+GZIP traffic esetén elég szar eredmények jöttek: a Pelican 490kb/sec teljesitményével szemben gyenge 350kb/sec-et tudott felmutatni. Desktopnak jó, meg majd VMS/AXP, Tru64, WinNT, hasonlók tesztelésére és fejlesztésre. Az ethernet LED diagnosztikai célokat is szolgál. Rendes működés: 6 blink - wait - 5 blink - wait 20 sec - serial console.

A PCI riser card 4 pines power kimenetére egy CPU hűtő ventillátort feltétlen kötni kell. Maga a riser card egy módfelett kontaktos kis készség, változatos hibajelenségek jöhetnek elő: egyáltalán nem látszik a riser-en lévő NCR SCSI vezérlő, nem bootol a gép (SRM panic az SCSI initnél), vagy csak a rádugott SCSI eszközök nem láthatóak. Részemről a csavart tartalmazó fül kb. 1mm-es megemelése jött be mint tűzoltás (értsd: ne legyen teljesen berakva a card).

BIOS POST diag board code sequence before VGA/serial displayed FF, FE, etc: 20 [08 03] [04] 06 0f 13 14 15 [18] 19 a0 [a1] [a2] a3

UPDATE [2007-10-07]: elhalt, valószínűleg heat-death. Próbálok hozzá normális áron alkatrészt szerezni...

UPDATE [2007-11-27]: fixed, hála a Texas Instruments ingyenes termékmintáinak (ABT623), egy 4.5V-os Varta laposelemnek, és az EMI Solutions refurbished tápegységének, amit a vámon mint "multivitamint" tüntettek fel (Multia Power Supply). Végülis csak ez a három dolog volt szar benne.

UPDATE [2015-11-26]: 8 év után lemerült az elem.

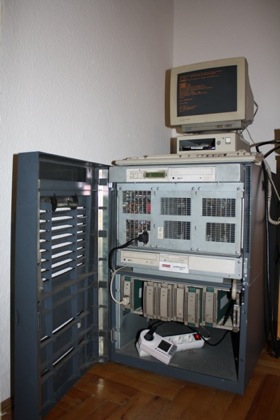

AlphaServer 4000 5/300
CPU: 2 1 x 21164-5
Speed: 300Mhz
rsa 512 bits 177.2 sign/s 2384.4 verify/s
Végre egy "igazi" Alpha szerver a sok low-end vas után! Mindenekelőtt thx thuglife-nak, hogy ingyen és bérmentve kiadta kezei közül, jövök neki eggyel. Sztori is van hozzá: a preview kép alapján a várható nehézségeket felmérve magam mellécsaptam Attila kollégát és egy kistehert, s reggel vidáman átcsapattunk a városon a célpont felé. A remek hangulat után nullára lelombozódva vettük tudomásul, hogy ezen masina térfogatát, súlyát, s úgy egyáltalán bármiféle fizikai kiterjedését még senkinek sem sikerült igazán fényképen visszaadni. Röviden: kurva nagy, és kurva nehéz. Thug a mániákus kéjgyilkosok mosolyával bocsájtott minket utunkra, Attila pedig olyan elkeseredett/elszánt arckifejezéssel rázta a fejét, hogy már ládában kezdtem magamban számolgatni az általa várhatóan igényelt sörmennyiséget. Részéről ez szerintem érthetetlen, mert vele lefelé könnyű volt a szörnyet lifteztetni, a lakásomba vezető "néhány" félemeletnyi lépcsőn felfelé pedig már (miután Attila a rakomány kipakolása után hevesen anyázva eltűnt az autóval együtt) a "Joseph K." fedőnevű hálózati személy hathatós közreműködésével scrolloztuk fel a warét. Ezt az utolsó 10 függőleges métert egyébként röpke 30 perc alatt sikerült leküzdeni.

A gép egyébként remek, mint az el is várható. A storage alrendszernek (alul) külön tápegysége van (a bal szélre eső fiókban található), ami cluster környezetben (is) jól jöhet. Valakinek. Az együttes fogyasztás 500W.

UPDATE [2012-04]: a CPU0 megműködött. CPU1 átrakva a helyére.

UPDATE [2014?-valamikor]: mindegy mert a CPU1 is Bcache hibás lett.

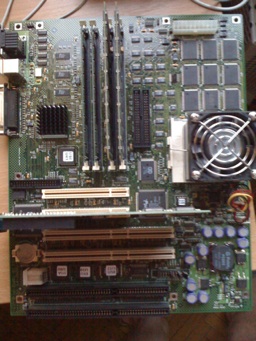

AlphaPC 164LX
CPU: 21164A-2
Speed: 666Mhz
GFX: ELSA Permedia 2
rsa 512 bits 398.8 sign/s 5260.0 verify/s

Egy Alpha amelyik nem fogyaszt sokat, kicsi, és mindezek ellenére gyors. Naná hogy kellett! Sajnos a "dugjunk hatalmas Digital gépeken" feelinget nem tudja hozni, ellenben még akár használható is normális dolgokra. Egyelőre egy Adaptec-7880 Ultra-Wide SCSI vezérlőt raktam bele, amely az OpenVMS 8.2 részéről teljesen unsupported, mert miért is lenne egyszerű az élet.

UPDATE: az SCSI kérdést ügyesen megokosítottam, azonban borzasztóan instabil. VMS egyelőre kiesik.

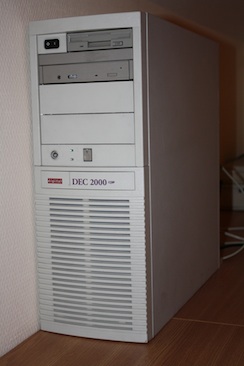

DEC 2000 Jensen
CPU: EV4 21064
Speed: 150Mhz
GFX: van :)
rsa 512 bits 54.2 sign/s 554.1 verify/s
Doing md2 for 3s on 16 size blocks: 9349 md2's in 3.00s

Mielőtt még trez kivágta volna az épp aktuális userem a hupról (a jól definiált ok: "unlak"), jelentkeztem ezért a gépért, ha már majdnem egy éve hirdette az előző tulajdonosa. A sok zug-gentoos senkiházi pécések közül ugyanis senki se vitte el.

Power supply pinout: PS1+PS2 = AT PSU PS8+9, PS3 = 5V, 5V, 5V, GND, GND

Battery: 4.5V Rayovac 840. PIN1(RED): towards memory sockets, PIN4(GND).
AlphaServer 300 4/266
CPU: 21064A-2 (2MB)
rsa 512 bits 54.2 sign/s 554.1 verify/s
Doing mdc2 for 3s on 16 size blocks: 54885 mdc2s in 3.00s

Jó kis gép, teljesen csendes (bár a 10Mbites DEC 21040 ethernet kicsit bottleneck-gyanús). Egy halk ventillátor mindenképp kell a CPU-ra, már csak hogy a környezetben folyamatosan terjengő égett szagot megelőzzük. Az enyémben mintha rossz lenne benne a mem:

UPDATE: 1-3-3 beep (not enough memory), és "1111 1101" error LED (undefined) esetén RAM modul csereberét javaslok... Egyszer már majdnem ki is selejteztem.


AlphaServer 1000 / 4 (Mikasa)
CPU: -
Speed: -

Bekapcsolásnál power LED felvillan, majd kialszik. CPU board kannibalizálva.

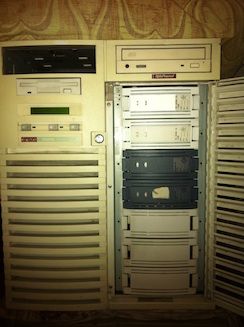

Digital Server 5305 FR-K8F5W-WA
CPU: 1 x 21164
Speed: 533Mhz
2 x power supply

Sikerült egy HYM7V75A1601 modult párosítani a benne lévő MS300-DA mellé. Működik.
IBM RS/6000 7043
CPU: 1 x 604e
Speed: 200Mhz

RS/6000 43P 7043 Models 150 and 260 Handbook (PDF)

IBM RS/6000 7011 Model 220
CPU: 1 x RSC
Speed: 33Mhz

7011 Operator Guide (PDF)

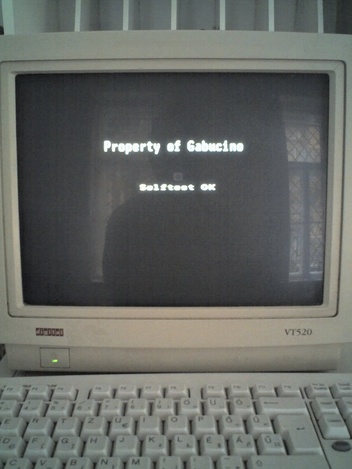

Digital VT520 (serial terminal)
Manual

Digital DECserver 100

A DECserver sorozat alap modellje. 8 terminált lehet rácsatlakoztatni soros porton keresztül (DB25), melyekről ezután el lehet érni a helyi ethernet hálózaton található többi gépet. Erre az autodiscoveryvel rendelkező LAT protokollt használja (VMS, Digital UNIX, BSD/linux opensource latd package, utóbbi enyhén bugos). Csak egy alap betöltő firmware-t tartalmaz, az "OS-t" a helyi hálón található valamelyik MOP szerverről tölti le (VMS, opensource mopd): PR0801ENG.SYS, PS0801ENG.sys, etc.

LAT-on keresztül a moprc nevű stuffal lehet belépni (/etc/ethers editálása után), először egy ENTER-t kell ütni, majd a # promptnál beírni hogy "access" + ENTER.

Digital DECserver 200/MC

Eggyel fejlettebb verzió, vannak rajta modem control pin-ek (lásd: /MC), valamint itt már lehet a soros portokat "remote" módba kapcsolni és LAT hálózati erőforrásként használni, azaz lényegében üzemelhet remote soros konzolként is (természetesen még mindig csak LAT-on lehet rá bejelentkezni, úgyhogy egy TCP/IP router nem árt mellé).

Digital VT320, VT420 (serial terminal)

Bizony, ilyenek is akadtak. Egyetemi lomtalanításból mentettem meg négyet-ötöt, és egy második VAXstation 4000/VLC-t. A terminálok többségét már elszórtam néhány üveg Lefféért. A VT320 extrém igényes a páratartalomra, a sorkimenő/sokszorozó környékén formás elektromos kisüléseket tud produkálni, ha az a terület nincs megfelelően tisztán és szárazon tartva.

3com Officeconnect 3c16710
CPU: MC68HC000FN10
Speed: 10MHz

Aranyos kis állat, 10Mbit UTP+BNC, továbbá Motorola 68k CPU van benne, és rendelkezik ANSI grafikus Telnet és soros port interface-ekkel is (default user/pass: security:security).

Compaq Proliant DL580 G2

ILO 1 startup diagnostic led/hex values: 0A 0D 0E 8F 8D 4F 8F 4F 8F 4F 8F 4F 8F 00 40 normal loop starts 00 40 00 80 C0 40 ...

Main/POST diagnostic led/hex values: FF 00 78 4A 4D 4E 4F 56 57 58 59 40 19 8B 40 50 C4 08(ILO) CC 97 0C 98 52 53 14 F0 F1 8C 89 A1 D2 C6 21 A0 A8 28
